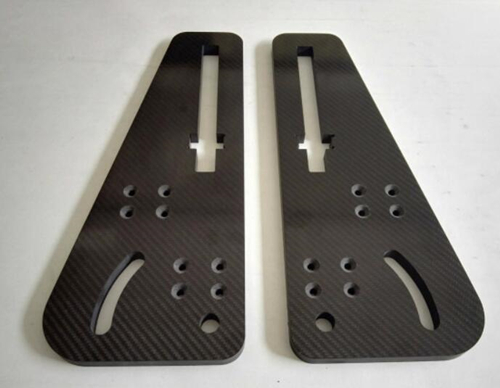

碳纖維加強(qiáng)復(fù)合材料經(jīng)過銑削加工技術(shù)后。其結(jié)果會對產(chǎn)品的耐腐蝕性和抗磨性等造成直接影響，除此之外還在肯定程度上受所要投人生產(chǎn)過程中所用的刀具、各種參數(shù)等作用影響。

　　從所用刀共和各種參數(shù)的數(shù)據(jù)方面來說，被加工材料的質(zhì)量會防著相干條件的轉(zhuǎn)變而發(fā)生規(guī)律性轉(zhuǎn)變,加工后的制品材料體表光滑程度受詳細(xì)參數(shù)影響。詳細(xì)規(guī)律體現(xiàn)為:進(jìn)行切削的速率越快，加工材料的缺陷越小，進(jìn)行切削的力度越大，加工材料的缺陷也隨之變小。對硬度較高的合金類刀具進(jìn)行操作時(shí)，切削速度切記不可以太高，速度過高極易導(dǎo)致刀具與材料的接觸面溫度急速升高，進(jìn)而對刀具造成磨損，可以將切削的其體速度設(shè)置為40-80m/min，每一個(gè)齒輪的進(jìn)給量設(shè)置在0。04mm/z(齒)最為合適。同時(shí)，怎樣對合適的加工刀其進(jìn)行有用的選取也相稱緊張，對干刀具的選取必要以技術(shù)人員的反復(fù)試驗(yàn)為基礎(chǔ)，根據(jù)加工環(huán)境不同而從不同角度考慮其條件。一樣平常對碳纖維加強(qiáng)復(fù)合材料進(jìn)行削切技術(shù)都會采用于切削的方法，在這一過程中。會產(chǎn)生極高的熱量，進(jìn)而對刀具產(chǎn)生緊張的磨損征象。部分技木人員選用在氣冷的環(huán)境下進(jìn)行相干實(shí)驗(yàn)，井且發(fā)現(xiàn)，如許能夠很大程度上減輕對刀具的損壞，并且所加工材料的加工質(zhì)量也有所提拔。

　　從碳纖維切削角度方而來講。這一角度對千材料切削的結(jié)果也存在偏重要的影響。經(jīng)過技術(shù)人員的反復(fù)試驗(yàn)得出，角度一且超過45°，材料的削切結(jié)果不好、而角度恰好在45°的時(shí)候，材料的加工結(jié)果最為美觀，當(dāng)夾角的角度在直角與平角之間變換的時(shí)候。材料一樣平常都會產(chǎn)生一些毛刺類的瑕疵。所以，在進(jìn)行只體加工過程中，肯定要細(xì)致選用角度，在最優(yōu)的角度下進(jìn)行切削，以保證產(chǎn)品的加工質(zhì)量。

　　銑削刀具的選用。因?yàn)閷μ祭w維加強(qiáng)復(fù)合材料進(jìn)行切削的過程中會產(chǎn)生極高的熱量。對刀具會造成響應(yīng)的磨損。進(jìn)而無法進(jìn)行有用、全而的切削。所以，在對其進(jìn)行加工的過程中。所選用的加工刀具要在具備高耐磨，高硬度和低磨根的基礎(chǔ)上，保證刀具切點(diǎn)的高株利度，以使對加工材料進(jìn)行快速無誤的切削工作過程中。有用地避免或減輕毛刺等相干瑕疵的產(chǎn)生。

　　現(xiàn)階段，各企業(yè)對于碳纖維加強(qiáng)復(fù)合型材料的銑削刀具一樣平常都是硬度較高的合金類刀具，其外觀大多被添加低壓化學(xué)氣相沉積的金剛石元素。立方氮化硼元素以及聚晶金剛石等元素。經(jīng)技術(shù)人員大量研究后，研發(fā)了針對碳纖維加強(qiáng)復(fù)合材料切削工作的使用刀具，被叫做左右交錯(cuò)多齒銑刀，這種刀具自己被設(shè)計(jì)具有合適的寬度以及厚度，有用地減輕毛刺、撕裂等瑕疵的形成，被當(dāng)前廣大技術(shù)人員認(rèn)為是性能最高的切削刀具。
